Q版船塢說明書

感謝購買敝社推出的新紙模 Q版船塢

共有四張

這次船塢場景並沒有分甲乙丙難度
但增加了讓提督自己DIY的自由度
請各位提督綜合自己對船塢的喜愛程度
以及手巧的程度，做出屬於自己獨一無二的船塢場景

建造工具：
1.膠水 --------- 推薦保麗龍膠
2.壓線筆 ------ 斷水原子筆
3.尺------------- 就....尺
4.美工刀------- 筆刀也可，剪刀也不賴
5.尖尖小物 --- 拿來戳洞用的，小螺絲起子不錯用，牙籤也OK
6.鑷子---------- 拿來夾一些小零件，可有可無

=======建造開始======

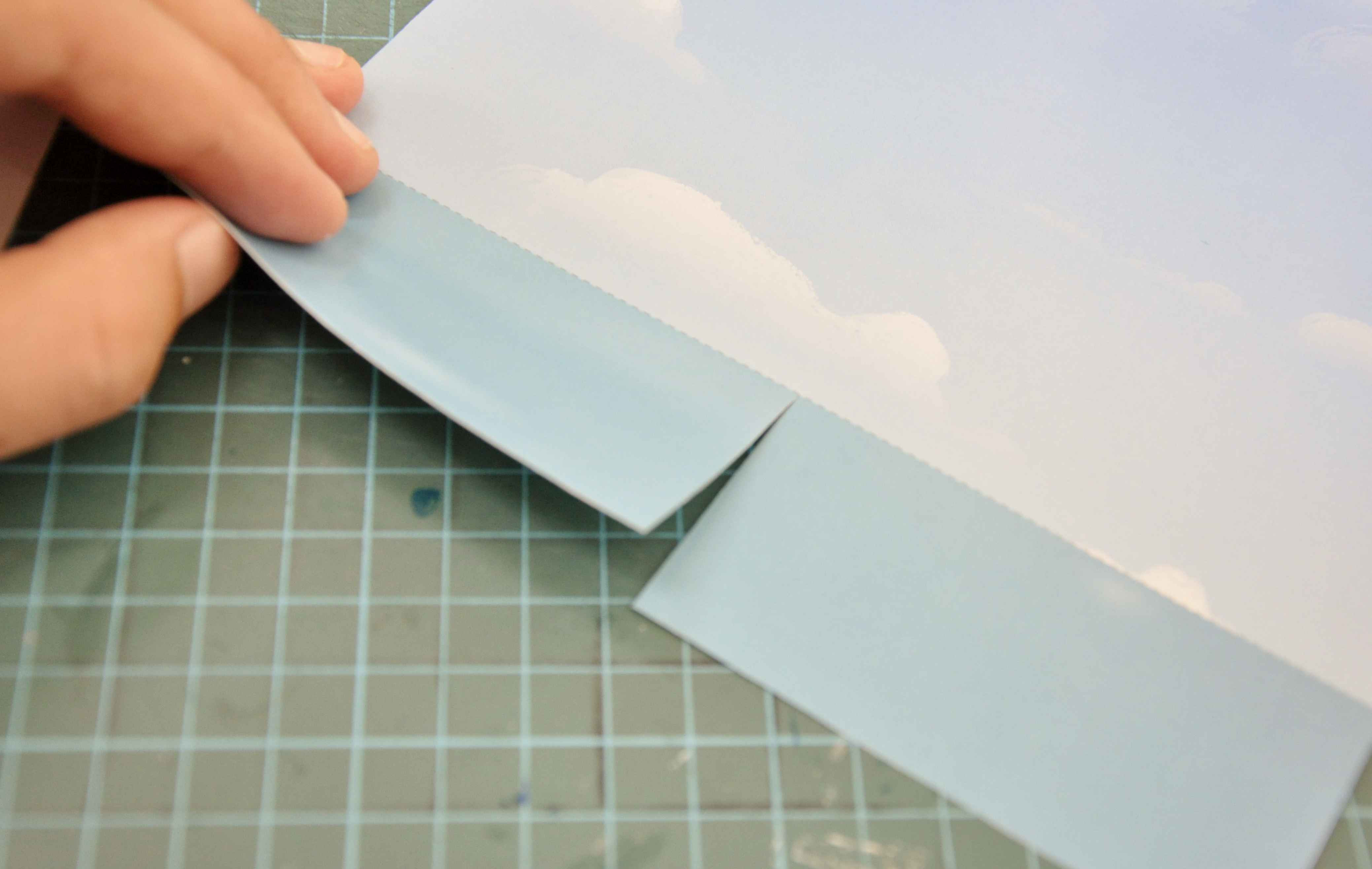

先把海底版切下來
注意海底版斜邊兩側需要切斷

海底版完成

P.S.為了能讓黏土人安穩地站上海底版上
海底版有墊高一點
需要把黏土人本身所附的底板放置於海底板下方即可

船塢本體:
有三個區塊
都需要切下來

小塊的有一塊邊需要切開(注意請切實線，別切錯而造成黏貼不齊的狀況
以做成黏貼邊

大塊的部分
兩邊凹進去的部分也都需要切開黏貼邊

船塢三個區塊完成!

把兩個小區塊的邊當作黏貼處上膠水
以黏貼在大區塊上

樓梯、斜坡各一個

樓梯、斜坡半成品

樓梯先把樓梯各面折到定位
在把底部黏貼起來
最後處理側邊，這樣也比較好調整樓梯面
此處適合用鑷子做微調

斜坡也是先把底部黏貼起來
最後黏貼斜坡面
這樣會比較好建造!

樓梯、斜坡完成

恭喜各位，完成了整體的三分之一
繼續加油

接下來
是本紙模最複雜的部份-吊車
為了它的可動
所以結構上有些許難做
不過一步一步慢慢地說明
由下往上做
也可以駕輕就熟

吊車底座:
有一面需要挖洞，請各位不要忘記囉

然後各邊黏一黏
吊車底座就完成啦

最後建議用附的吸管戳一戳剛挖的洞

吊車中柱:
中柱裡有一塊骨架別忘記了

其中有三個地方需要挖洞
分別是中柱的上下兩的面、骨架的中心

一樣用附的吸管戳一戳確定吸管能通過!
一樣用附的吸管戳一戳確定吸管能通過!
一樣用附的吸管戳一戳確定吸管能通過!(很重要所以說三次

先把骨架的那片紙某兩邊塗上膠水
黏貼在吊車中柱大約中間的部位

等到中間骨架的膠水乾得差不多
就可以把剩下的黏貼處全部黏起來
吊車中柱完成!

吊車本體:
除了本體外
還有兩長一短的骨架(沒虛線的白紙片，注意別跟後面滑軌的固定紙片搞錯)

本體上有兩條細長的白線需要切掉
切完後可以跟用附的黑線穿過去滑滑看
如果卡卡的話，再用美工刀稍微削寬一點

而本體下方以及短的骨架需要挖洞

一樣用附的吸管戳一戳確定吸管能通過!
一樣用附的吸管戳一戳確定吸管能通過!
一樣用附的吸管戳一戳確定吸管能通過!(依然很重要所以再說三次

然後把兩長一短的骨架小心翼翼的黏貼進本體中

長的骨架是直黏，位置比較難抓，大概位於外部塗裝骨架的內側
短的骨架則是橫黏，位置取置中就OK了

然後就可以放著等膠水乾!

千萬不要再把剩下的黏貼邊全部黏起來
千萬不要再把剩下的黏貼邊全部黏起來
千萬不要再把剩下的黏貼邊全部黏起來(依然很重要

再等本體的膠水乾掉之餘
先做其他部分

吊車轉軸:
割黏貼邊時請小心
因為黏貼邊的size已經偏小
一個不注意都可能會"趴機"

兩個圓形面依然需要挖洞
一樣用附的吸管戳一戳確定吸管能通過!
這裡沒戳，事後也可以補戳
就沒那麼重要了XD

先把圓環的部分黏起來
再黏兩個圓面會比較好做，也比較好調整圓環的位置

吊車轉軸完成!

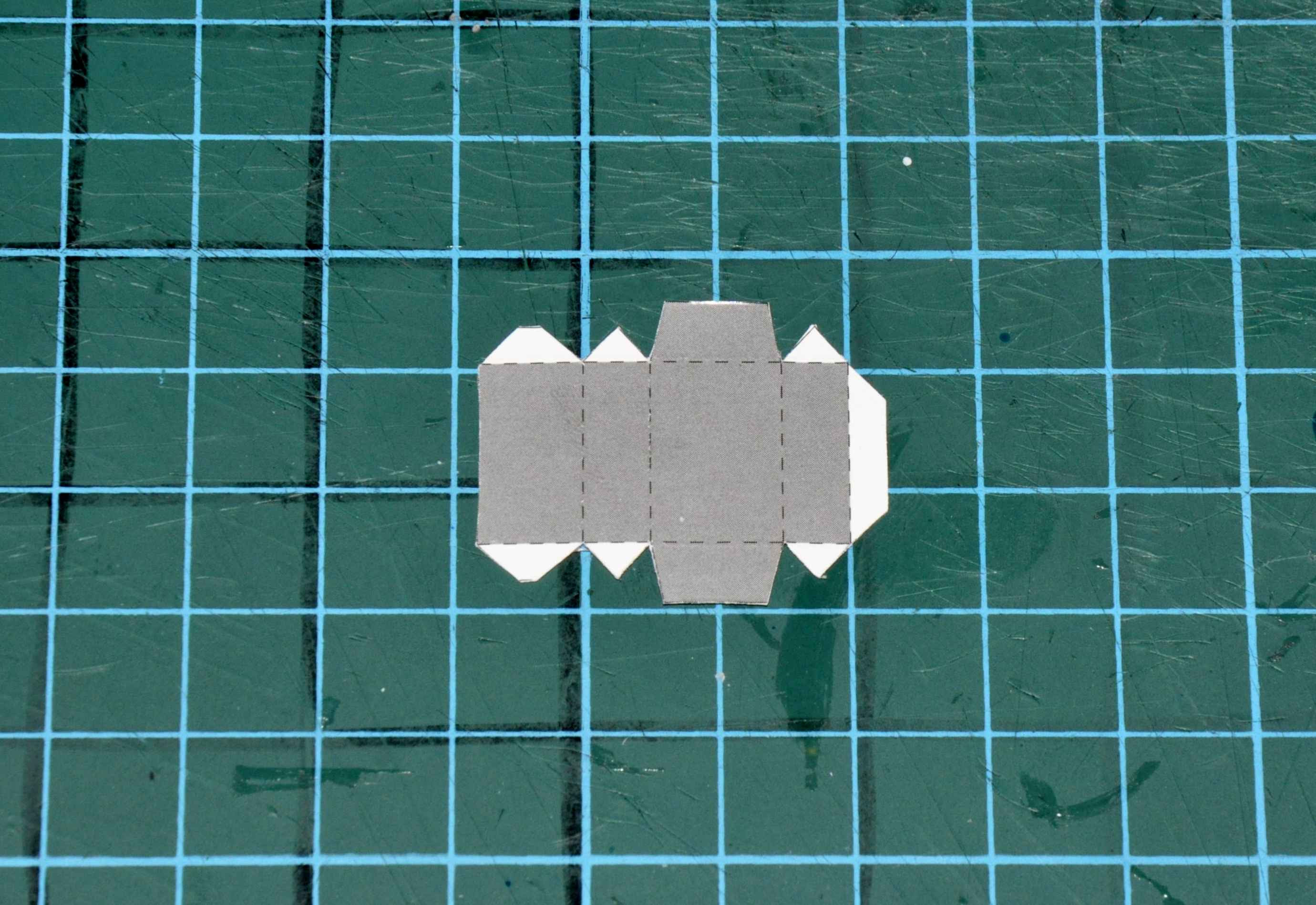

吊車吊鉤:
一個本體、一片強化紙片、一條黑色裝飾條
本體以及強化紙片上都需要挖兩個洞
洞離邊界都有點近，小心不要切斷了

本體與強化紙片都挖完洞後
就可以黏貼在一起了
貼完一樣放著等膠水乾

滑軌:

一個本體
兩片固定紙片(有虛線，比吊車本體的骨架小)

滑軌本體有兩個小三角形需要割除

兩片固定紙片都沿虛線向外折

拿其中一片固定紙片黏上黑線

注意黏黑線的位置不要在正中央

記得偏一邊

再把另一片固定紙片黏合上去

把上述的三個部位合體
黏有黑線的固定紙片的黑線先穿過吊車吊鉤
分別穿過兩個圓洞

再穿過滑軌的兩個小三角形

順序不要搞錯囉
順序不要搞錯囉
順序不要搞錯囉(很重要

如果太過難穿過洞，建議拿美工刀再挖大一點
不過不要挖太超過，導致邊界斷裂!

然後就要把剛剛放在一邊吊車本體跟吊軌組合結合

只需要把吊車吊鉤部分穿過吊車本體即可

注意是從上方細溝經由下方細溝穿出

吊鉤穿完就可以把吊車本體黏貼起來了!

精緻吊車就快完成了

再加把勁吧

吊車吊鉤穿完之後

就可以黏貼起來變成長方體

注意膠水不要塗太多，導致黑線黏住的話，就前功盡棄了!

滑軌的部分也是黏貼起來變成扁長方體

這部分黏貼處的size超小，可能要出動鑷子會比較好做

也依然注意不要黏到黑線!

接下來就是滑軌跟固定紙片的黏合

黏貼的位置就如圖所示

需要注意固定黑線紙片的方向，不要黏反了

吊車本體、吊車滑軌、吊車吊鉤就完成啦!

整理一下黑線跟各區塊的方向

對齊後就可以把滑軌塞進細溝了

就可以試滑看看成品如何

有個小技巧，滑軌塞進細溝裡可能會有點凸凸的

需要把細溝那個面的邊稍微往內凹，讓滑軌能服服貼貼地在細溝上

吊車吊鉤鉤子:

左右邊兩片

總共有四片

同樣邊的鉤子用膠水來黏合

就會變成厚厚的兩片

把厚厚的兩片再次黏合之前

需要把兩片都沿著虛線往外折

然後就可以黏合在一起了

鉤子就完成了

完成的鉤子就可以跟吊鉤塊黏在一起

再加個黑色裝飾條就大功告成!

鉤子方向就看人喜歡，沒什麼差別

不過真的要計較的話，一般吊車鉤子開口都是朝後

吊車小屋:

就只有一張

而有兩個小三角形需要切掉

用途在後面會敘述，別忘了切掉就好!

很簡單地把它黏貼起來

反面長這樣

把黏貼完的吊車小屋黏貼到吊車本體上

剛切掉的小三角形洞用途來了
記得先把黑線穿過這兩個小三角形洞
再把小屋黏貼上去，順序別搞錯了

如果搞錯順序，萬不得已就需要穿針引線了

接下來就是吊車的組裝了

利用吸管把中柱跟底座對齊黏合

吊車本體跟轉軸一樣是利用吸管黏合

纏線器:

為了讓吊車能前後上下動

都會有一段黑線露在後頭不好看

才有這個纏線器方便纏線

纏線器總共三個部分

一個圓柱、兩片圓

兩片圓都有條黑線記得先切開

黑線就是卡線的地方

先把圓柱的邊黏好
在黏上兩邊的圓，比較容易調整圓柱，別讓白邊露出太多

再來把兩片圓對齊黑線黏合
有顏色的在外面，別黏錯邊

圓柱跟兩面黏好的圓黏合在一起
圓柱位置黏貼在大約中心點即可

完成纏線器就是把它安裝在吊車後拉
位置大約在X骨架材質的交叉處

吊車完成(歡呼(´>∀)人(´・ω・)ﾉヽ(・ε・*)人(-д-`)

組裝時
附的吸管可能會長一點點
視個人情況用剪刀或刀子切除到不超出吊車整體高度為準
但也不要切太多，以免發生悲劇

恭喜各位提督
最複雜的部份已經過去
離完成又更進一步了
請繼續努力

P.S.眼明的提督應該注意到了
吊車大約有兩組
為什麼說大約呢
因為少一組纏線器、一隻吸管、一條黑線
會附上兩組的原因是吊車部分是本次紙模最為複雜的地方
怕各位因不小心出錯而發生悲劇
特別附上兩組
如果有多餘的時間，也可以把兩組吊車都做完
黏貼在船塢本體也別有一番風味!!

剩下的都是一些配件了
可以增加船塢可玩性、多樣性的道具
各位提督可以視自己的時間與能力去製作

第一個配件:水桶
水桶外圈、水桶底部、水桶內圈以及把手
總共四個部分

寫有"修復"兩字的是水桶外圈
很簡單地把它黏起來
建議先黏外圍黏成一圈
再黏上圓底，會比較好處理
如此以來
水桶形狀就出現啦!!

把水桶底部的圓黏上去

內圈跟把手也都全上
一個美美的水桶就完成啦!!
不過請不要真的放水進去
水桶會爛掉XD

第二個配件:三個比例不同的倉庫小屋兩個

本紙模的三個倉庫小屋都各附兩個
視各位提督擺設的需求去製作

倉庫小屋跟吊車小屋的作法大同小異
倉庫小屋不同的地方就是不用再去切小三角形的洞
只需要很普通地黏貼起來即可

第三個配件:出擊看板
一片紅綠燈.......阿..不是
是出擊看板以及四面齒輪(我絕對不會承認那配色是我故意的!!

出擊看板就是一個簡單的三角柱

四面齒輪倆倆互相黏合

兩片雙面的齒輪分別黏貼在出擊看板左右邊即完成
帥氣的紅綠燈!!

第四個配件:燈塔

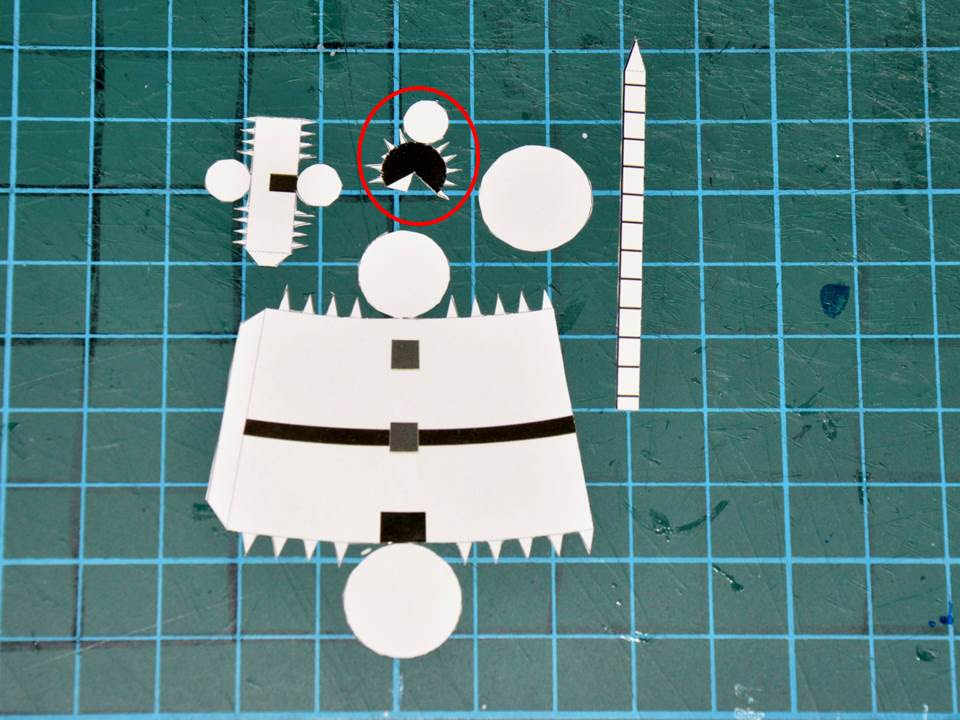

燈塔所有區塊，區塊有點多
所以不要少割了喔!
讓我們由上至下慢慢解說

燈塔屋頂:

先黏貼圓錐面
再處理底面

黏上底面的完成圖
小巧玲瓏的屋頂!

燈塔上半部:

一個標準的圓柱
先黏貼圓柱面
再慢慢地處理上下兩的圓面

燈塔上半部完成圖

燈塔欄杆:
長條欄杆與圓形底座兩個部分

切割需要注意的是長條欄杆
需要把某一邊的橫欄杆直接切除
哪一邊都OK，只需切除一邊即可

還是不懂的話請看圖
上面長條欄杆兩邊橫欄杆都保留了
下面長條欄杆的下方橫欄杆被切除

有切除的欄杆在建造後看起來的效果比較好!

有兩種完成方式
第一種
1.先把欄杆的長條黏成圓形
2.再套黏在圓形底座上
優點:比較好做
缺點:長條欄杆形成的圓形大小可能比較不吻合圓形底座的大小

第二種
1,直接在圓形底座上圖膠水
2欄杆的長條沿著圓形邊附著上去
優點:長條欄杆會幾乎吻合黏貼在圓形底座上
缺點:比較難做

看自己手巧的程度決定用哪一種方式吧
最後都能完成漂亮的欄杆
